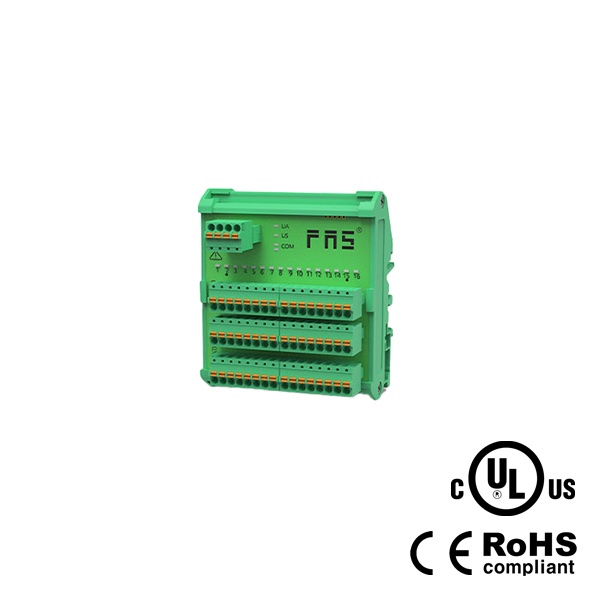

IP20, IO-Link 허브, PNP, 16DI/DO 설정형, 터미널 모듈, 00BH11S
  • IP20, IO-Link 허브, PNP, 16DI/DO 설정형, 터미널 모듈, 00BH11S

IP20, IO-Link 허브, PNP, 16DI/DO 설정형, 터미널 모듈, 00BH11S

공유

• IO-Link 디바이스 (IO-Link device)

• 스프링 플레이트 터미널 인터페이스 (Spring plate terminal interface)

• 입출력 설정형 (Configurable input/output)

• 제어반 내부 설치 적합 (Suitable for inside the cabinet)

• 보호등급: IP 20 - 정상 체결 시

• 제어반 내부용 IO-Link 디바이스형 터미널 허브

• 스프링 플레이트 단자 및 DIN 레일 고정으로 빠른 설치와 유지보수 용이

• 센서·액추에이터 신호를 집중 관리하여 패널 배선 간소화

• 검사장비·전자조립·시험설비 등 실내용 IO 확장에 적합

파트번호
00BH11S
판매가 (VAT포함)
별도문의
제조사
FAS
배송비
무료

상품상세정보

일반 정보
일반 정보
주문 코드 (Ordering code)00BH11S
시리즈 (Series)FNI IOL-310-S01-K024-S
기술 정보
기술 정보
IO-Link디바이스 (Device)
유형 (Type)16채널 디지털 입/출력 (16×DI/DO)
정격 동작 전압 (Rated working voltage UB)18…30 V DC
IO-Link 운전 상태 표시등 (IO-Link RUN function indicator)녹색 LED 표시등 (Green LED indicator light)
전원 기동 표시등 (Power start-up indication light)녹색 LED 표시등 (Green LED indicator light)
연결: IO-Link 포트 (Connection: IO-Link)스프링 터미널 - 플러그인 타입 (Spring terminal, plug-in type)
연결: I/O 포트 (Connection: I/O port)스프링 터미널 - 플러그인 타입 (Spring terminal, plug-in type)
연결: US (Sensor supply)스프링 터미널 - 플러그인 타입 (Spring terminal, plug-in type)
연결: UA (Actuator supply)스프링 터미널 - 플러그인 타입 (Spring terminal, plug-in type)
I/O 포트 수 (Number of I/O ports)16
입력 채널 수 (Input number)최대 16채널 PNP 입력 (Maximum 16 pcs PNP input)
출력 채널 수 (Output number)최대 16채널 PNP 출력 (Maximum 16 pcs PNP output)
입출력 구성 가능 여부 (Input/Output configurable)있음 (Yes)
센서 채널 최대 부하 전류 (Maximum load current, sensor/channel)0.35 A
액추에이터 채널 최대 부하 전류 (Maximum load current, actuator/channel)0.5 A
포트 상태 표시등 (Port status indicator)황색 LED 표시등 (Yellow LED indicator light)
총 액추에이터 전류 (Total current Uactuator)< 2 A
총 센서 전류 (Total current Usensor)< 1.2 A
보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529)IP 20 - 정상 체결 시 (when properly connected)
인증/표준 적합성 (Certification/Standard Compliance)CE, cULus 인증
동작 온도 (Operating temperature)-25…+70 °C
보관 온도 (Storage temperature)-40…+85 °C
설치 방식 (Installation method)레일 장착 (Rail installation)
치수 (L×W×H) (Dimensions)75.4×86.4×47.7 mm
IO-Link
IO-Link
IO-Link 포트 수 (IO-Link port number)1개 (1× Device)
최대 사이클 시간 (Max. cycle time)3 ms
프로세스 데이터 길이 (IO-Link process data length)입력 2 / 출력 2 바이트 (2 pcs input bytes / 2 pcs output bytes)
통신 표시등 (Indicator light – Communication)녹색 LED 점멸 (Green LED, pulse)
오류 표시등 (Indicator light – Error)적색 LED 표시등 (Red LED indicator light)
