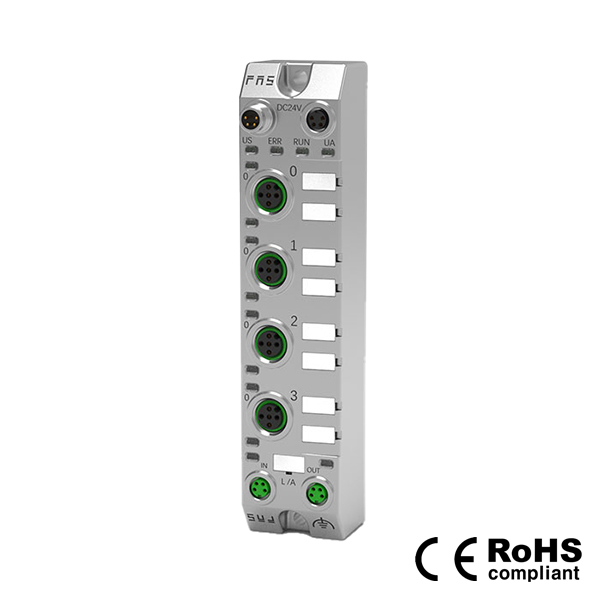

PROFINET 프로토콜, M12 인터페이스, 4포트, 8 DI/DO 적응형, PNP, 컴팩트, 원격 모듈, 001EA1
  • PROFINET 프로토콜, M12 인터페이스, 4포트, 8 DI/DO 적응형, PNP, 컴팩트, 원격 모듈, 001EA1

PROFINET 프로토콜, M12 인터페이스, 4포트, 8 DI/DO 적응형, PNP, 컴팩트, 원격 모듈, 001EA1

공유

• PROFINET 필드버스 인터페이스 내장형 (Integrated PROFINET Ethernet interface)

• 4포트 8신호 구성 (4 ports 8 signals)

• 입출력 적응형 (Input/output adaptive)

• 보호등급: IP67 - 정상 체결 시

• 쉘 소재: 니켈 도금 아연 합금 (Nickel-plated zinc alloy)

• PROFINET 통신 기반의 산업용 IP67 네트워크 모듈로, 분산 제어 시스템에 적합

• 견고한 금속 하우징과 IP67 보호등급으로 먼지·수분·진동이 있는 환경에서도 안정적으로 동작

• 표준 필드 원형 커넥터 인터페이스를 적용하여 설치와 유지보수가 간편

• 디지털·아날로그 신호를 포함한 다양한 입출력 구성을 지원

• 스마트팩토리, 로봇, 물류 자동화 등 PROFINET 기반 제어 네트워크 구축에 적합

파트번호
001EA1
판매가 (VAT포함)
별도문의
제조사
FAS
배송비
무료

상품상세정보

일반 정보
일반 정보
주문 코드 (Ordering code)001EA1
시리즈 (Series)FNI PNT-302-000-S
기술 정보
기술 정보
산업용 이더넷 (Industrial Ethernet)PROFINET
유형 (Type)8×DI/DO, 적응형 (adaptive)
정격 동작 전압 (Rated working voltage UB)18…30 V DC (18...30 V DC)
모듈 소비 전류 (Module current consumption)≤ 150 mA (24 V DC)
모듈 상태 표시등 (Module status indicator)예 (Yes)
네트워크 상태 표시등 (Network status light)예 (Yes)
포트 상태 표시등 (Port status indicator)빨간색, 노란색 (Red, Yellow)
연결: 필드버스 (Connection: Fieldbus)M8, 4핀, 암놈 커넥터 (M8, 4 Pin, female)
연결: 전원 공급 (Connection: Power supply)M8, 4핀, 숫놈/암놈 커넥터 (M8, 4 Pin, male/female)
연결: I/O 포트 (Connection: I/O port)M12, A 코딩, 암놈 커넥터 (M12, A-coded, female)
I/O 포트 수 (Number of I/O ports)4
입력 채널 수 (Input number)최대 8개 PNP 입력 (Maximum 8 PNP input)
출력 채널 수 (Output number)최대 8개 PNP 출력 (Maximum 8 PNP output)
입출력 구성 가능 여부 (Input/Output configurable)적응형 (Adaptive)
센서 채널 최대 부하 전류 (Maximum load current, sensor/channel)0.35 A
최대 출력 부하 전류 (Maximum output load current)0.5 A
포트 진단 표시등 - 과부하 (Port diagnosis indication light – overload)빨간색 LED 표시등 (Red LED indication light)
총 액추에이터 전류 (Total current Uactuator)≤ 4 A
총 센서 전류 (Total current Usensor)≤ 4 A
보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529)IP67 - 정상 체결 시 (IP67 - In correct connection)
동작 온도 (Working temperature, Ta)-25...+70°C
보관 온도 (Storage temperature)-40…+85 °C
설치 방식 (Installation method)2개의 장착 홀 (2 pcs mounting hole)
치수 (L×W×H) (Dimensions)145×32×33 mm
하우징 재질 (Housing material)니켈 도금 아연 합금 (Nickel-plated zinc alloy)
