상품상세정보
| 분해능(Pulses per revolution - PPR) | Up to 25000PPR |
|---|---|
| 축 내경(Shaft Diameter) | Ø 8mm, Φ10mm, Φ12mm, Φ15mm |
| 하우징 외경(Housing Diameter) | Φ58mm |
| 보호구조(Protection class) | IP65 all around, - IP67 보호 옵션 선택 가능 |
| 플랜지(Flange) | Hollow Shaft(중공축)-Blind bored |
기술 정보(Technical Information)
| 축 길이(Shaft length) | L :35mm |
|---|---|
| 축 최소 깊이(Insertion depth min) | 17mm |
| 축 최대 깊이(Insertion depth max) | 39mm |
| 최대 축 하중(Radial - Shaft loading) | 80N |
| 최대 축 하중(Axial - Shaft loading) | 60N |
| TTL - 응답 주파수 (pulse frequency) ≤5000PPR | 200kHz |
| HTL - 응답 주파수 (pulse frequency) ≤5000PPR | 200kHz |
| TTL - 최대 응답 주파수 (Max pulse frequency) 1200 to 25000 | 2MHz |
| HTL - 최대 응답 주파수 (Max pulse frequency) 1200 to 25000 | 100kHz |
| 최대 허용 회전수 (Max operating speed) | 6000 rpm |
| 기동 토크(starting torque) | 1.6Ncm |
| 제어 출력(Output circuit) | TTL(RS422), TTL, HTL(inverted), HTL, 1Vpp sin/cos |
| 출력 상(Channels) | AB, ABN and inverted signals |
| 전원 전압(Power supply) | 4,75 VDC up to 5,5 VDC: typ. 100 mA |
| 전원 전압(Power supply) | 5 VDC up to 30 VDC: typ. 70 mA |
| 전원 전압(Power supply) | 10 VDC up to 30 VDC: typ. 100 mA |
일반 정보(General Information)
| 중량 (Weight) | approx. 220 g |
|---|---|
| 사용 온도 범위 (Operating temperature) | Connector: -20 °C up to +85 °C, Cable: -20 °C up to +80 °C, 1 Vpp: -10 °C up to +70 °C |
| 보존 온도 범위 (Storage temperature) | Connector: -30 °C up to +85 °C, Cable: -30 °C up to +80 °C |
| 자료명 | 파일정보 |
|---|---|
| WDGI 58E-08_카탈로그 |
| 자료명 | 파일정보 |
|---|---|
| WDGI 58E-08_3D_도면 |
| 자료명 | 파일정보 |
|---|---|
| Certificate concerning the examination of conformity | |
| UL Certificates |
관련 상품
배송안내
- 기본 배송료는 무료이며, 상품별 최소 구매수량 이상 주문 시 적용됩니다. 단, 일부 상품과 제주·도서산간 지역은 추가 배송비가 발생할 수 있습니다.
- 재고 보유 상품은 결제 또는 입금 확인 후 평균 2~3영업일 이내 출고됩니다.
- 재고 미보유 상품은 결제 확인 후 공급사 발주가 진행되며, 생산·재고·수입 통관 일정에 따라 평균 4~8주가 소요될 수 있습니다.
- 실제 출고일은 주문 시점, 공급사 사정 및 통관 일정에 따라 달라질 수 있습니다.
- 제품 수령 후 외관 상태, 제품명, 파트번호, 수량 및 주문 사양을 확인해 주시기 바랍니다.
교환 및 반품안내
- 외관 불량, 수량 부족, 오배송 또는 주문 사양 불일치로 인한 교환은 제품 수령일로부터 7일 이내 접수해 주시기 바랍니다.
- 초기 작동 불량은 제품 수령일로부터 14일 이내 접수해 주시기 바랍니다.
- 교환은 제품 회수 및 점검 후 상품 상태와 불량 원인을 확인하여 처리 여부를 결정합니다.
- 제품을 설치·사용·가공했거나 포장, 라벨 등이 훼손되어 재판매가 어려운 경우 단순 변심에 따른 교환이 제한될 수 있습니다.
- 주문제작품, 사양 변경품 및 별도 발주품은 제작 또는 공급사 발주가 시작된 이후 단순 변심, 주문 착오 또는 사양 변경을 이유로 교환할 수 없습니다.
- 고객 변심에 따른 교환 배송비는 고객이 부담하며, 제품 하자, 오배송 또는 사양 불일치가 확인된 경우에는 판매자가 부담합니다.
- 기본 왕복 교환 배송비는 12,000원이며, 상품 크기, 중량 및 배송지역에 따라 추가 비용이 발생할 수 있습니다.
- 제조상 하자가 확인되더라도 재고, 단종 여부 및 제조사 보증조건에 따라 수리, 동일 제품 또는 동급 제품 제공 등의 방법으로 처리될 수 있습니다.
환불안내
- 일반 상품의 단순 변심에 따른 반품 및 환불은 제품 수령일로부터 7일 이내 접수해 주시기 바랍니다.
- 외관 불량, 수량 부족, 오배송 또는 주문 사양 불일치로 인한 반품 및 환불도 제품 수령일로부터 7일 이내 접수해 주시기 바랍니다.
- 반품 및 환불은 제품 회수 후 상품 상태와 반품 사유를 확인하여 처리합니다.
- 제품을 설치·사용·가공했거나 포장, 라벨 등이 훼손되어 재판매가 어려운 경우 단순 변심에 따른 반품 및 환불이 제한될 수 있습니다.
- 주문제작품, 사양 변경품 및 별도 발주품은 제작 또는 공급사 발주가 시작된 이후 단순 변심, 주문 착오 또는 사양 변경을 이유로 취소하거나 환불할 수 없습니다.
- 고객 변심에 따른 반품 배송비와 최초 배송비는 고객이 부담합니다. 제품 하자, 오배송 또는 사양 불일치가 확인된 경우에는 판매자가 부담합니다.
- 환불은 반품 제품 확인 후 진행되며, 제품 확인 후 카드 취소는 약 4~7일, 계좌 환불은 약 2~4영업일이 소요될 수 있습니다.
AS안내
- 외관 불량, 수량 부족, 오배송 또는 주문 사양 불일치는 제품 수령일로부터 7일 이내 접수해 주시기 바랍니다.
- 초기 작동 불량은 제품 수령일로부터 14일 이내 접수해 주시기 바랍니다.
- 사용 중 발생한 제조상 하자는 제품 수령일로부터 1년 이내 접수할 수 있으며, 점검 후 제조상 하자로 확인되는 경우 품질보증 기준에 따라 처리됩니다.
- 접수만으로 무상 수리, 교환 또는 환불이 확정되는 것은 아니며, 제품 상태와 불량 원인을 확인한 후 처리 여부와 방법을 결정합니다.
- 잘못된 결선, 정격 초과, 외부 충격, 침수, 오염, 임의 분해·개조·가공 및 고객의 사용상 과실로 발생한 문제는 무상 A/S 대상에서 제외될 수 있습니다.
- 제품별 제조사 보증조건이 별도로 있는 경우 해당 기준이 적용될 수 있습니다.
- A/S 문의: 031-680-3300 / sales@creken.com
0%

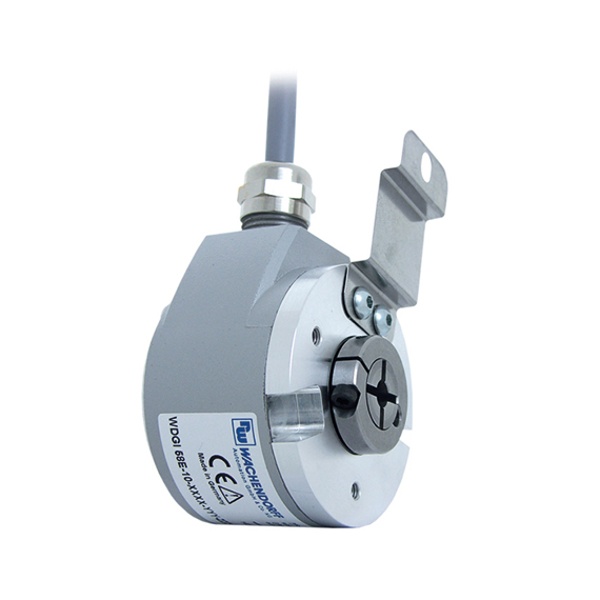

이미지 확대보기WDGI 58E 투과형 로터리 엔코더_8mm
