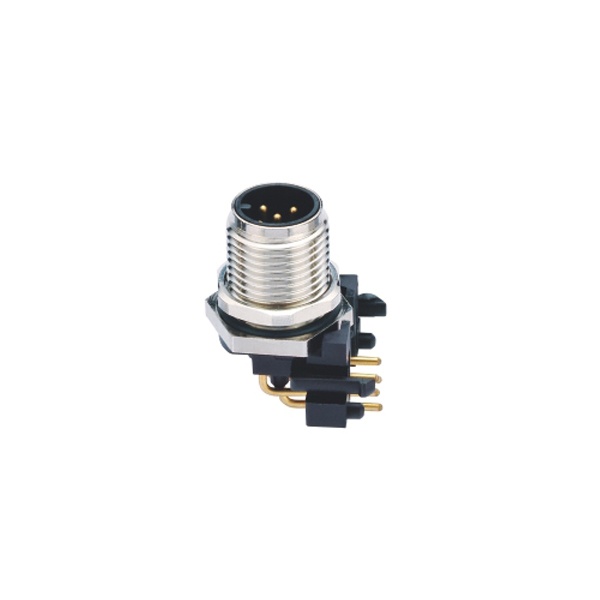

M12-8핀 패널커넥터/숫놈/A코딩/PCB타입/앵글/전면체결/M12X1.0스레드
  • M12-8핀 패널커넥터/숫놈/A코딩/PCB타입/앵글/전면체결/M12X1.0스레드

M12-8핀 패널커넥터/숫놈/A코딩/PCB타입/앵글/전면체결/M12X1.0스레드

공유

• 90도 꺾임형 엘보타입 M12 판넬커넥터 : PCB보드 체결형 커넥터

• 너트를 판넬 앞에서 체결하는 프런트마운트(front mount) 타입 커넥터

• M12 4핀, 5핀, 8핀 지원 커넥터

• M12커넥터, A, B, D 코드(코딩) 선택 가능

• IP67, IP69K 방수/ UL/ CE/ RoHS/ UL 와이어링 하네스/ TS 16949 인증

• 누수검침기, 배전반 설비, LED보도블럭, 자동화 장비 연장연결용으로

• 사용가능한 M12커넥터

파트번호
MB12MBAFF08RA-0
판매가 (VAT포함)
별도문의
제조사
FINECABLES
묶음주문
10개
배송비
무료
배송일정
지금 주문 시 10/13(화) 발송 예정
예상출고일
주문접수 후 약 6~8주

상품상세정보

주요 정보
주요 정보
종류 (Connector Series)M12
종류 (Connector Series)M12
타입 (Gender)숫놈 (Male)
타입 (Gender)숫놈 (Male)
코딩 (Coding)4P(A/B/D-coding), 5P(A/B-coding), 8P(A-coding)
코딩 (Coding)4P(A/B/D-coding), 5P(A/B-coding), 8P(A-coding)
결합타입 (Locking Type)조임 타입 (Fix screw)
결합타입 (Locking Type)조임 타입 (Fix screw)
설치타입 (Mounting Type)라이트 앵글 (Right angled)
설치타입 (Mounting Type)라이트 앵글 (Right angled)
일반 정보
일반 정보
표준 (Standard)IEC 61076-2-101
표준 (Standard)IEC 61076-2-101
절연저항 (Insulation resistance)≥ 100MΩ
절연저항 (Insulation resistance)≥ 100MΩ
허용 주위 온도 (Ambient temperature)-25°C ~ +90°C
허용 주위 온도 (Ambient temperature)-25°C ~ +90°C
접촉저항 (Contact resistance)≤ 5mΩ
접촉저항 (Contact resistance)≤ 5mΩ
커넥터 내부 (Connector insert)PA + GF
커넥터 내부 (Connector insert)PA + GF
쉴딩 (Shielding)지원불가 (Unavailable)
쉴딩 (Shielding)지원불가 (Unavailable)
커넥터 핀 (Connector contact)금도금 황동 (Brass with gold plated)
커넥터 핀 (Connector contact)금도금 황동 (Brass with gold plated)
커넥터 스크류 (Connector nut/screw)니켈도금 황동 (Brass with nickel plated)
커넥터 스크류 (Connector nut/screw)니켈도금 황동 (Brass with nickel plated)
방수 방진 보호등급 (IP rating)IP68 (체결된 상태)
방수 방진 보호등급 (IP rating)IP68 (체결된 상태)
씰링/오링 (Seal / O-ring)FKM
씰링/오링 (Seal / O-ring)FKM
내구성-결합시 (Mating endurance)>500 cycles
내구성-결합시 (Mating endurance)>500 cycles
세부 정보
세부 정보
커넥터 타입 (Contacts termination)PCB타입 (PCB version)
커넥터 타입 (Contacts termination)PCB타입 (PCB version)
정격전류 (Rated current)4P(4A) 5P(4A) 8P(2A)
정격전류 (Rated current)4P(4A) 5P(4A) 8P(2A)
정격전압 (Rated voltage)4P(A/C : 250V D/C : 250V) 5P(A/C : 60V D/C : 60V) 8P(A/C : 30V D/C : 30V)
정격전압 (Rated voltage)4P(A/C : 250V D/C : 250V) 5P(A/C : 60V D/C : 60V) 8P(A/C : 30V D/C : 30V)
데이터시트
자료명 파일정보
MB12MBAFF08RA-0_카탈로그
264_MB12MBAFF04_05_08RA_Unshielded.pdf
M12_파트번호_명명법
160_M12_파트번호_명명법.pdf
M12_퀵서치_테이블
152_M12_Quick_Search_Table.pdf
M12_PCB_Layout_Panel_Cut-out
M12_PCB_Layout_Panel_Cut-out.pdf
도면
자료명 파일정보
인증서
자료명 파일정보
M12 커넥터 _ IP69K
M12 커넥터 _ IP67
M12 커넥터 (LVD)
M12-3-4-5-8_CE_LVD.pdf
M12 커넥터 (EMC)
M12-3-4-5-8_CE_EMC.pdf
M12 커넥터 및 케이블 certified for Canada
M12_Connector_and_Cable_ACC_UL.CYJV8.E321413.pdf
M12 커넥터 및 케이블
M12_Connector_and_Cable_Assemblies-UL.CYJV.E321413.pdf
