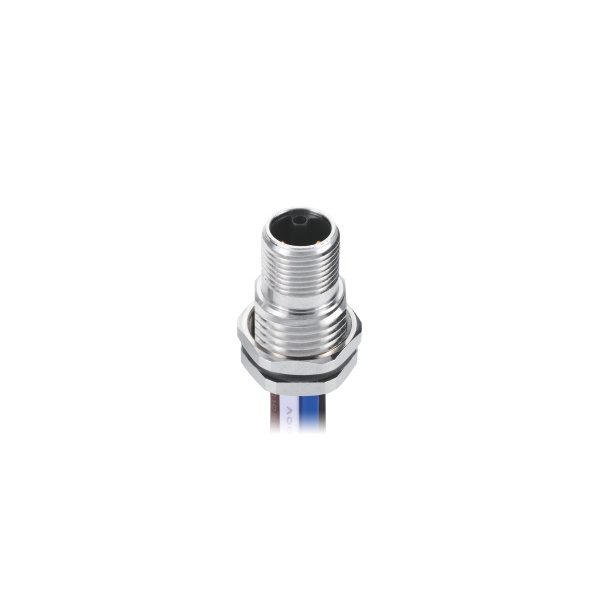

M12-5핀(4+PE) 패널커넥터/숫놈/L코딩/납땜타입/전면체결/M16X1.5스레드/DC전원용
  • M12-5핀(4+PE) 패널커넥터/숫놈/L코딩/납땜타입/전면체결/M16X1.5스레드/DC전원용

M12-5핀(4+PE) 패널커넥터/숫놈/L코딩/납땜타입/전면체결/M16X1.5스레드/DC전원용

공유

• 원형 패널 타입의 커넥터로 IP68에 적합한 M12 표준규격 방수커넥터

• 외부에 사용되는 센서 및 컨트롤러 제품에 주로 사용

• 고전력 및 파워가 높은 어플리케이션에 적합

• UL인증 PVC/PUR 케이블 사용

파트번호
MB12MSLFF05ST-2
판매가 (VAT포함)
별도문의
제조사
FINECABLES
묶음주문
10개
배송비
무료
예상출고일
주문접수 후 약 6~8주

상품상세정보

주요 정보
주요 정보
종류 (Connector Series)M12
타입 (Gender)숫놈 (Male)
코딩 (Coding)L
결합타입 (Locking Type)조임 타입 (Fix screw)
설치타입 (Mounting Type)프런트 마운트 (Front fastened)
일반 정보
일반 정보
표준 (Standard)IEC 61076-2-111
절연저항 (Insulation resistance)≥ 100MΩ
허용 주위 온도 - 고정환경 (Fixed installation)-40°C ~ +80°C
허용 주위 온도 - 유동환경 (Flexible installation)-20°C ~ +80°C
접촉저항 (Contact resistance)≤ 5mΩ
커넥터 내부 (Connector insert)PA
쉴딩 (Shielding)지원불가 (Unavailable)
커넥터 핀 (Connector contact)금도금 황동 (Brass with gold plated)
커넥터 스크류 (Connector nut/screw)니켈도금 황동 (Brass with nickel plated)
방수 방진 보호등급 (IP rating)IP68 (체결된 상태)
씰링/오링 (Seal / O-ring)FKM
내구성-결합시 (Mating endurance)>500 cycles
세부 정보
세부 정보
커넥터 타입 (Contacts termination)솔더타입(Solder version)
정격전류 (Rated current)16A
정격전압 (Voltage)A/C : NC D/C : 63V
와이어 사이즈 (Wire gauge/size)AWG : 14AWG
데이터시트
자료명 파일정보
MB12MSLFF05ST-X_카탈로그
M12_파트번호_명명법
M12_퀵서치_테이블
도면
자료명 파일정보
인증서
자료명 파일정보
