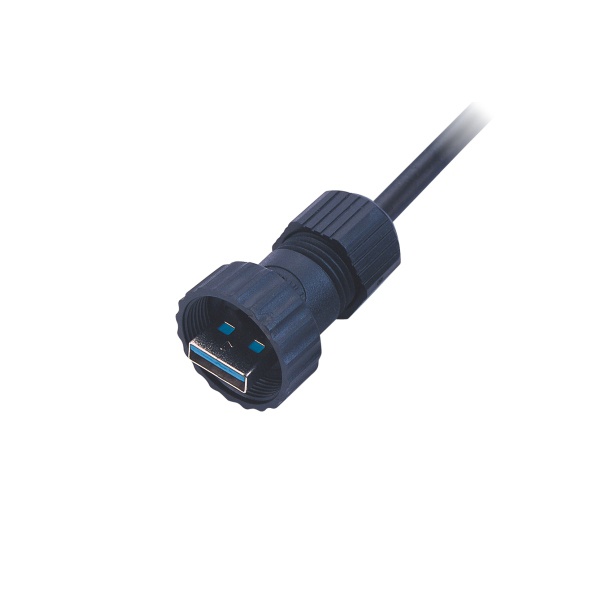

USB3.0 케이블조립/숫놈/납땜/쉴드 방수커넥터
  • USB3.0 케이블조립/숫놈/납땜/쉴드 방수커넥터
수량별 할인(VAT포함) 수량 단가(VAT포함)
10개 ~49개 10,780원
50개 ~99개 10,120원
100개 9,350원
표기된 수량 이상은 대량 문의를 이용해 주십시요.
  • 해당 제품의 최소 구매 수량은 10개 부터 입니다.
  • 주문단위는 10, 20, 30, 40.. 입니다.

USB3.0 케이블조립/숫놈/납땜/쉴드 방수커넥터

공유

• IP67에 적합한 방수 / 방진 보호 등급

• 와이어를 압착하여 사용하는 어셈블리 커넥터

• 사용자가 직접 원하는 길이에 맞게 와이어를 연결하여 사용

• 쉴드(Shield) 지원 기능으로 내/외부로부터 노이즈 차폐 가능

파트번호
USB3.0-WM09STAF
판매가 (VAT포함)
10,780원
제조사
FINECABLES
묶음주문
10개
배송비
무료
배송일정
지금 주문 시 10/13(화) 발송 예정
USB3.0 케이블조립/숫놈/납땜/쉴드 방수커넥터
0원
개당 적용금액 (VAT포함)
총 할인금액 (VAT포함)
총 합계금액 (VAT포함)

본 제품은 대량 주문도 가능합니다.

상품 문의 대량 문의

상품상세정보

주요 정보
주요 정보
종류 (Connector Series)USB 3.0
타입 (Gender)숫놈 (Male)
결합타입 (Locking Type)조임 타입 (Fix screw)
설치타입 (Mounting Type)스트레이트 (Straight)
종류 (Connector Series)USB 3.0
타입 (Gender)숫놈 (Male)
결합타입 (Locking Type)조임 타입 (Fix screw)
설치타입 (Mounting Type)스트레이트 (Straight)
일반 정보
일반 정보
절연저항 (Insulation resistance)≥ 100MΩ
허용 주위 온도 (Ambient temperature)-20°C ~ +80°C
접촉저항 (Contact resistance)≤ 30mΩ
커넥터 내부 (Connector insert)PBT
쉴딩 (Shielding)지원가능 (Available)
커넥터 핀 (Connector contact)은도금 황동 (Brass with silver plated)
결합 스크류 (Coupling nut/screw)PA + GF
커넥터 몰딩 (Connector overmold)PA + GF
씰링/오링 (Seal / O-ring)FKM
방수 방진 보호등급 (IP rating)IP67 (체결된 상태)
절연저항 (Insulation resistance)≥ 100MΩ
허용 주위 온도 (Ambient temperature)-20°C ~ +80°C
접촉저항 (Contact resistance)≤ 30mΩ
커넥터 내부 (Connector insert)PBT
쉴딩 (Shielding)지원가능 (Available)
커넥터 핀 (Connector contact)은도금 황동 (Brass with silver plated)
결합 스크류 (Coupling nut/screw)PA + GF
커넥터 몰딩 (Connector overmold)PA + GF
씰링/오링 (Seal / O-ring)FKM
방수 방진 보호등급 (IP rating)IP67 (체결된 상태)
세부 정보
세부 정보
정격전류 (Rated current)1.5A
정격전압 (Voltage)A/C : 30V D/C : 30V
케이블 자켓 (Cable jacket)PVC
와이어 절연 (Wire insulation)PVC
정격전류 (Rated current)1.8A
정격전압 (Voltage)A/C : 30V D/C : 30V
케이블 자켓 (Cable jacket)PVC
와이어 절연 (Wire insulation)PVC
데이터시트
자료명 파일정보
USB3.0-WM09STAF_카탈로그
IO_파트번호_명명법
IO_퀵서치_테이블
도면
자료명 파일정보
USB3.0-WM09STAF_2D도면
USB3.0-WM09STAF_3D도면
인증서
자료명 파일정보
