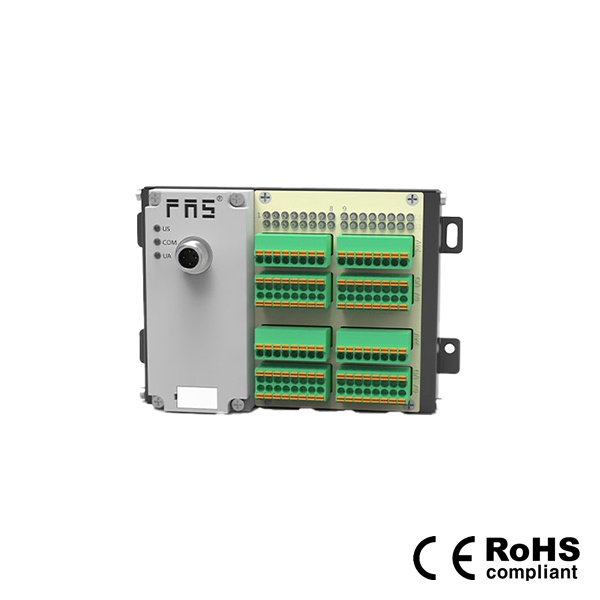

IP20, IO-Link 허브, NPN, 32DI, Class B, 터미널 모듈, 009C31
  • IP20, IO-Link 허브, NPN, 32DI, Class B, 터미널 모듈, 009C31

IP20, IO-Link 허브, NPN, 32DI, Class B, 터미널 모듈, 009C31

공유

• IO-Link 디바이스 (IO-Link device)

• 스프링 플레이트 터미널 인터페이스 (Spring plate terminal interface)

• 제어반 내부 설치 적합 (Suitable for inside the cabinet)

• 보호등급: IP 20 - 정상 체결 시

• 제어반 내부용 IO-Link 디바이스형 터미널 허브

• 스프링 플레이트 단자 및 DIN 레일 고정으로 빠른 설치와 유지보수 용이

• 센서·액추에이터 신호를 집중 관리하여 패널 배선 간소화

• 검사장비·전자조립·시험설비 등 실내용 IO 확장에 적합

파트번호
009C31
판매가 (VAT포함)
별도문의
제조사
FAS
배송비
무료

상품상세정보

일반 정보
일반 정보
주문 코드 (Ordering code)009C31
시리즈 (Series)FNI IOL-106-104-K54
기술 정보
기술 정보
네트워크 프로토콜 / 포트 등급 (Network protocol / Port level)IO-Link / Class B (IO-Link/ Class B)
유형 (Type)32채널 디지털 입력 (32 x DI)
정격 동작 전압 (Rated working voltage UB)18…30 V DC
모듈 상태 표시등 (Module status indicator)있음 (Yes)
포트 상태 표시등 (Port status indicator)황색 LED 표시등 (Yellow)
연결: IO-Link 포트 (Connection: IO-Link)M12, A 코딩, 숫놈, 5핀 커넥터 (M12, A-coded, male, 5 Pin)
연결: I/O 포트 (Connection: I/O port)터미널 타입 (Terminal type)
I/O 포트 수 (Number of I/O ports)32
입력 채널 수 (Input number)최대 32채널 NPN 입력 (Maximum 32 pcs NPN input)
출력 채널 수 (Output number)-
입출력 구성 가능 여부 (Input/Output configurable)설정 불가 (No)
센서 채널 최대 부하 전류 (Maximum load current, sensor/channel)채널당 센서 최대 1 A
액추에이터 채널 최대 부하 전류 (Maximum load current, actuator/channel)0.5 A
총 액추에이터 전류 (Total current Uactuator)< 2 A (외부 전원 공급 시 - when powered by external)
총 센서 전류 (Total current Usensor)< 1.2 A
보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529)IP 20 - 정상 체결 시 (when properly connected)
인증/표준 적합성 (Certification/Standard Compliance)CE
동작 온도 (Operating temperature)-25…+70 °C
보관 온도 (Storage temperature)-40…+85 °C
설치 방식 (Installation method)4 개의 장착 홀 / 레일 장착 (4 mounting holes/rail mounting)
치수 (L×W×H) (Dimensions)140.5×92×50.1 mm
하우징 재질 (Housing material)알루미늄 합금 전착 도장 (Aluminum alloy electrophoresis)
IO-Link
IO-Link
IO-Link 포트 수 (IO-Link port number)1개 (1× Device)
최대 사이클 시간 (Max. cycle time)3 ms
프로세스 데이터 길이 (IO-Link process data length)입력 4 바이트 (4 pcs input bytes)
통신 표시등 (Indicator light – Communication)녹색 LED 점멸 (Green LED, pulse)
오류 표시등 (Indicator light – Error)적색 LED 표시등 (Red LED indicator light)
데이터시트
자료명 파일정보
009C31_카탈로그
009C31.pdf
도면
자료명 파일정보
009C31_2D_도면
009C31_(FNI_IOL-106-104-K54)-2D.dwg
009C31_3D_도면
009C31_(FNI_IOL-106-104-K54)-3D.STEP
